FlatPack MPSU 3000

Устройство Flatpack MPSU 3000 специально разработано с учётом потребности в большей плотности и большей компактности решений в области электропитания. Оно прекрасно подходит тем, кому требуется расширяемая, простая в обслуживании и надёжная системе электропитания, занимающая минимум места.

Flatpack MPSU 3000 — это компактная система электропитания, в которую входит устройство мониторинга и контроля (MCU), LVD, батарея и загрузочные MCB. Она может вмещать в себя до двух выпрямительных модулей Flatpack 700 или 1500. Технология преобразования режимов, предусматривающая умеренную и высокую частоту переключения, позволяет минимизировать объём и массу изделия и обеспечивает быстрое регулирование выходного напряжения.

Система может работать с широким диапазоном входного напряжения (85—300 V переменного тока) и обеспечивает синусоидальный ток с плавным включением питания.

Устройство Flatpack MPSU 3000 функционирует при окружающей температуре до +60˚C (+140˚F). При более высоких температурах каждый выпрямитель снизит выходную мощность для обеспечения защиты.

Размер 2U

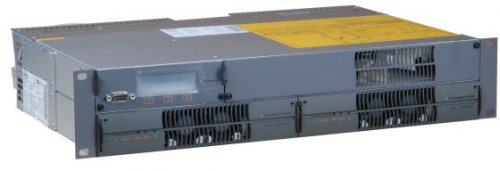

FlatPack MPSU 3000 2U

Размер 4U

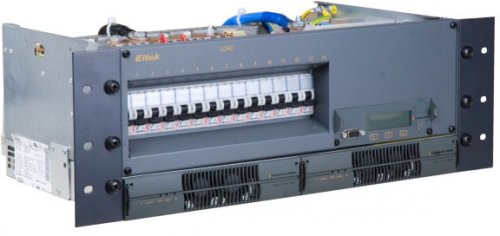

FlatPack 3000 4U

FlatPack MPSU 6000

Устройство Flatpack MPSU 6000 специально разработано с учётом потребности в большей плотности и большей компактности решений в области электропитания. Оно прекрасно подходит тем, кому требуется расширяемая, простая в обслуживании и надёжная системе электропитания, занимающая минимум места.

Устройство Flatpack MPSU 6000 — это компактная система электропитания, в которую входит устройство мониторинга и контроля (MCU), LVD, батарея и загрузочные MCB. Она может вмещать в себя до четырёх выпрямительных модулей Flatpack 700 или 1500.
Технология преобразования режимов, предусматривающая умеренную и высокую частоту переключения, позволяет минимизировать объём и массу изделия и обеспечивает быстрое регулирование выходного напряжения.

Система может работать с широким диапазоном входного напряжения (85—300 V переменного тока) и обеспечивает синусоидальный ток с плавным включением питания. Устройство Flatpack MPSU 6000 функционирует при окружающей температуре до +60˚C (+140˚F). При более высоких температурах каждый выпрямитель снизит выходную мощность для обеспечения защиты.

Размер 5U

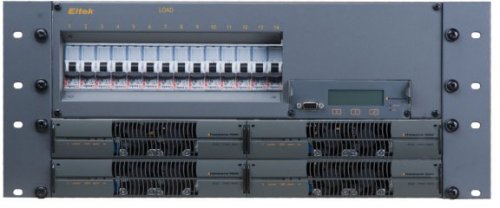

FlatPack 6000 5U

Характеристики

Система

  • Выпрямительных модулей: до 2 (FP MPSU 3000), до 4 (FP MPSU 6000)
  • Входное электропитание:
    • 1 ф 230 VAC
    • 3 ф 230 VAC ( D )
  • Выходное напряжение:24, 48, 60 VDC
  • Частота: от 45 до 66 Гц
  • Рабочая температура: -40° - +60°C
  • Температура хранения: -40° - +85°C
  • Габариты FP MPSU 3000 (Ш x Г x В):
    • 482 x 300 x 89 мм (2U/19 ")
    • 482 x 300 x 178 мм (4U/19 ")
  • Габариты FP MPSU 6000 (Ш x Г x В):
    • 482 x 300 x 134 мм (3U/19 ")
    • 482 x 300 x 223 мм (5U/19 ")
  • Вес FP MPSU 3000 (без выпрямителей):
    • 2U - 5 кг
    • 4U - 7 кг
  • Вес FP MPSU 6000 (без выпрямителей):
    • 3U - 6 кг
    • 5U - 10 кг

Выпрямительные модули

  • FlatPack 700
  • FlatPack 1500

Блок управления и контроля

  • FlatPack MCU

Распределение и опции

FlatPack MPSU 3000 2U/ MPSU 6000 3U

  • Распределение:
    • 2 батарейных автомата (100 А)
    • 6 нагрузочных автоматов (2-50 А)
    • Блок защиты батарей от глубокого разряда LVBD
  • Опции:
    • Блок отключения неприоритетной нагрузки LVLD
    • Термокомпенсация
    • Контроль симметрии напряжения АБ

FlatPack MPSU 3000 4U/6000 5U

  • Распределение:
    • 4 батарейных автомата (100 А)
    • 14 нагрузочных автоматов (2-50 А)
    • Блок защиты батарей от глубокого разряда LVBD
  • Опции:
    • Блок отключения неприоритетной нагрузки LVLD
    • Термокомпенсация
    • Контроль симметрии напряжения АБ

Соответствие стандартам

  • EN 60950, UL 60950
  • ЭМС:
    • ETSI EN 300 386 V.1.3.1 (телеком)
    • EN 61000-6-3 (излучение)
    • EN 61000-6-2 (наводки)
