SAM-IP представлен линейкой трех коммутационных систем: SAMoffice-4, SAMoffice-8, SAM4000E и SAM-MS медиа-сервер для поддержки мультимедийных приложений. SAMoffice состоит из 19" корпуса, который содержит плату центрального процессора (SAM-UC) и периферийные платы телефонных интерфейсов, предоставляющих основную функциональность системы SAMIP
- Интерфейс 10/100 Ethernet
- ToIP – IP телефония (SIP и собственный)
- 4 канала VoIP встроено на плате процессора (расширяется модулем DSP 8/32/64) для VoIP Networking SIP/H.323
- Голосовая почта, автосекретарь, обмен сообщениями
- Интерфейс TAPI
- Управление через WEB и IP
- Услуги ДВО – богатый телефонный сервис
- Периферийные платы для подключения к сети общего пользования (ISDN/PSTN) или корпоративной сети (QSIG)
- Аналоговые, цифровые и DECT терминалы
SAMoffice 4
2U 19" блок с 4 слотами для периферийных плат
- Встроенный блок питания и зарядное устройство
- Позволяет подключать до 128 IP терминалов
- Позволяет подключать до 64 TDM терминалов
- Позволяет подключать 1 блок расширения

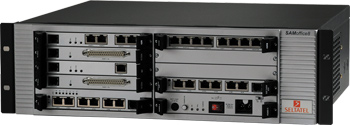

SAMoffice 8
3U 19" блок с 8 слотами для периферийных плат
- Встроенный блок питания, опционально подключается зарядное устройство и батарея
- Позволяет подключать до 384 IP телефонов
- Позволяет подключать до 128 TDM портов на блок
- Позволяет подключать до 3 блоков расширения

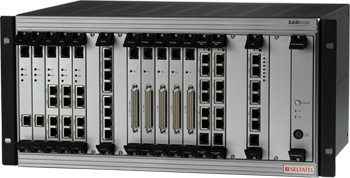

SAM 4000E
5U 19" блок с 15 слотами для периферийных плат
- Блок питания с бесперебойным источником
- Резервирование центрального процессора
- Позволяет подключать до 1512 IP телефонов
- Позволяет подключать до 240 TDM портов на блок
- Позволяет подключать до 7 блоков расширения
SAM Media Server
Выполнен в 19" блоке. Работает под Windows XP/2003 server, включает в себя DSP процессоры собственной разработки и программные драйверы, поддерживающие ресурсы TAPI/Wave для поддержки сторонних TAPI приложений, полностью поддерживает функциональность платформы SAMIP
Платы расширения
Central Unit Card (SAM-UC) Плата центрального процессора
Содержит центральный процессор, память, лицензионный ключ, коммутатор, 4 кодека. Обработка вызовов, управление сигнализацией, хранит конфигурацию системы, поддерживает интерфейс управления.
UI-Master / UI-Slave interconnection Unit card - плата расширения дополнительного блока
Предназначены для расширения системной шины между центральным и дополнительными блоками
SAM 4 ALU T0/S0 Basic Access card плата BRI (4 порта T0/S0)
Плата BRA (2B+D; euro ISDN) для подключения к городским линиям или ISDN терминалам
E1 card плата интерфейса Е1 (PRI)
Плата потока Е1 30B+D (euro ISDN; QSIG) для подключения к городской или корпоративной сетям
SAM DAA 8 Analogue Trunk line card (8 ALUbid)
Плата аналоговых городских линий (8 портов) 2-х проводные аналоговые линии (пульс, тон)
Digital User termination card (16CAUn) плата цифровых аппаратов (16 портов)
2-х проводные цифровые линии системных цифровых аппаратов (макс. удаление 800 м)
16 LD Analogue User Termination card (16CAUa LD) - плата удаленных аналоговых абонентов (16 портов)
2-х проводные аналоговые линии стандартных телефонов (до 2кОм ~ 12 км). Пульс, DTMF, FSK
16 SD Analogue User Terminations (16CAUaSD) плата аналоговых абонентов (16 портов)
2-х проводные аналоговые линии стандартных телефонов (до 600 Ом ~ 5 км). Пульс, DTMF, FSK
SAM DSP FARM card плата кодеков (IP-TDM; 8/64 кодека)
Предназначена для обработки голосовых пакетов RTP (IP – TDM), общесистемный ресурс. Количество кодеков лицензируется
SAM DECT 8IRB card and DECT SRBESPSAM expansion card - плата контроллера DECT (32 базовые станции)
В системе разрешено устанавливать 4 контроллера, каждый из которых поддерживает до 32 базовых станций и до 192 трубок в каждом
