FlatPack 700/1500

Сверхкомпактные выпрямительные модули FlatPack c принудительным охлаждением ориентированы на работу в составе систем питания, предназначенных для телекоммуникационного оборудования. Модули FlatPack могут иcпользоваться для параллельной работы в различных системах питания Eltek FlatPack.

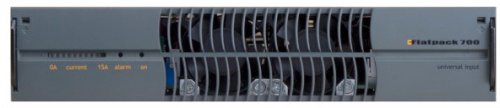

FlatPack 700

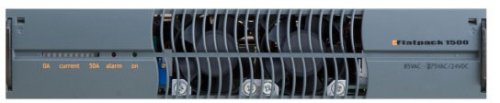

FlatPack 1500 24 VDC

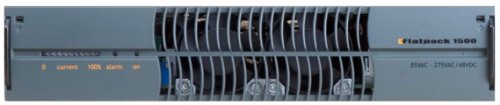

FatPack 1500 48 VDC

Вход

Выход

• Напряжение:
  • 24 VDC/диапазон: 20-29,5 VDC
  • 48 VDC/диапазон: 44-59 VDC
  • 60 VDC/диапазон: 50-70 VDC
• Выходная мощность:
  • FlatPack 1500 24 VDC /1350 Вт
  • FlatPack 1500 48 VDC/1500 Вт
  • FlatPack 1500 60 VDC/1500 Вт
  • FlatPack 700 48 VDC/700 Вт
• Максимальный ток:
  • FlatPack 1500 24 VDC/50 A при 27 VDC
  • FlatPack 1500 48 VDC/31,25 A при 48 VDC
  • FlatPack 1500 60 VDC/25 A при 60 VDC
  • FlatPack 700 48 VDC/15 A при 48 VDC
• КПД:
  • FlatPack 1500 24 VDC более 88%
  • FlatPack 1500 48 VDC более 90%
  • FlatPack 1500 60 VDC более 90%
  • FlatPack 700 48 VDC более 88% (110 VAC)
  • FlatPack 700 48 VDC более 90% (230 VAC)

Прочие характеристики

• Срабатывание тревоги:
  • Сбой входного питания
  • Выход из строя
  • Отключение в результате превышения напряжения
  • Отказ вентиляторов
• Визуальная индикация:
  • Зеленый: нормальная работа
  • Красный: сбой работы выпрямителя
  • Линейка зеленых индикаторов: 10 индикаторов уровня нагрузки
• Рабочая температура: -40 - +70°C
• Температура хранения: -40 - +85°C
• Охлаждение: принудительное (2 независимых вентилятора с регулируемой скоростью вращения в зависимости от температуры)
• Наработка на отказ: более 210000 часов
• Уровень акустического шума: не более 55 dBA
• Габариты (шxгxв): 214 x 41,5 x 243 мм
• Вес: 2,8 кг

Соответствие стандартам

• EN 60950, UL 60950
• ЭМС: ETSI EN 300 386 V.1.3.1 (телеком), EN 61000-6-3 (излучение, пром.), EN 61000-6-2 (наводки, пром.)
• EN 61000-3-2
• ETSI EN 300 019-2, ETSI EN 300 132-2
